間取り図の画像を CAD に変換。最初から描き直す必要はありません。
画像を DXF に変換無料の画像・DXF変換ツール
間取り図、スケッチ、画像をアップロードして、CADで編集できるDXF図面に変換します。
画像からDXFへ変換 - CAD用DXFに無料変換
RoomDesignの画像からDXFへ変換は、手元にある画像から始められます。JPGかPNGの写真、スクリーンショット、スキャン画像を、CADで編集・測定できる線に変換します。
無料で画像をDXFに変換

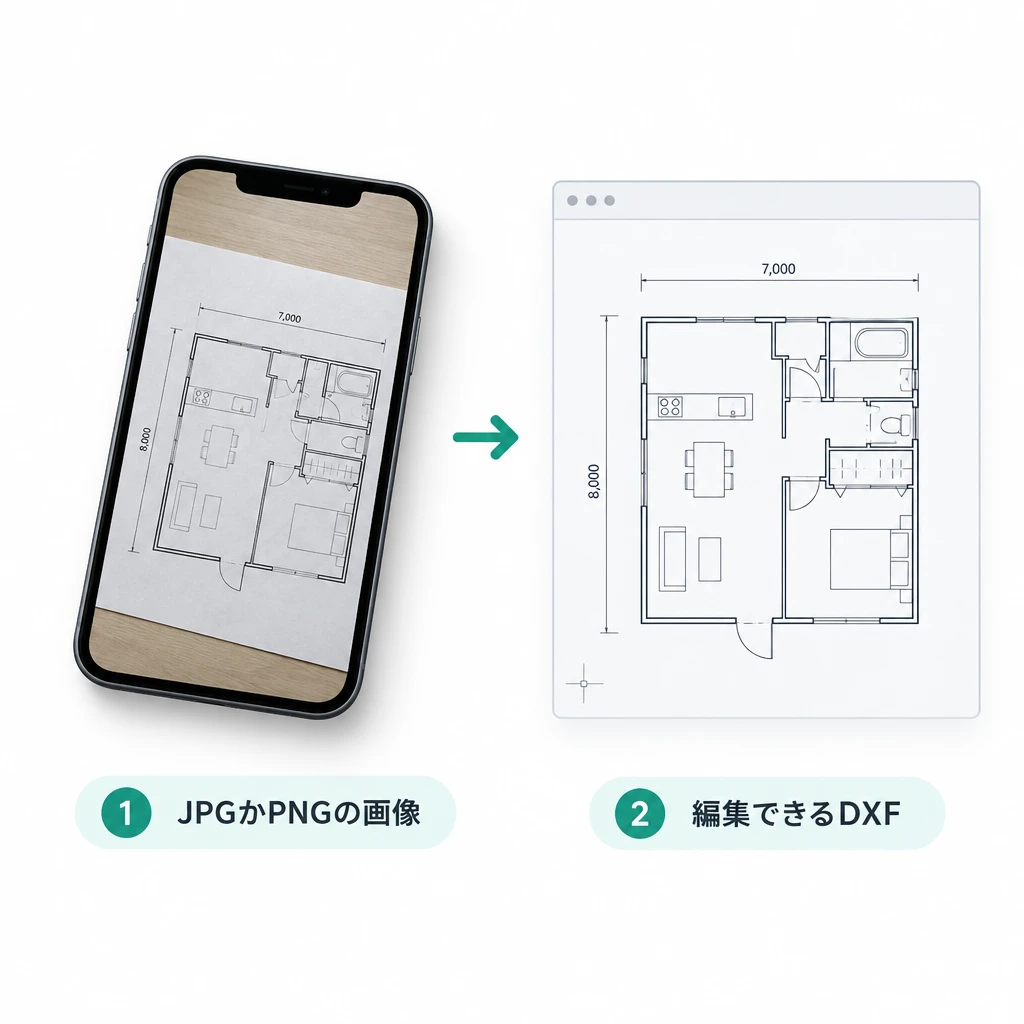

画像からDXFへの変換とは？
RoomDesignの画像からDXFへ変換は、すでに手元にある画像から始められます。別の形式に書き出す手間はありません。スマートフォンで撮った写真、スクリーンショット、スキャンした書類がJPGかPNGであればそのままアップロードでき、画像内の線はCADで編集できるDXFに変換されます。平面図のたたき台が必要なときは、AI間取り生成ツールやフロアプランデザイナーもあわせてご利用ください。

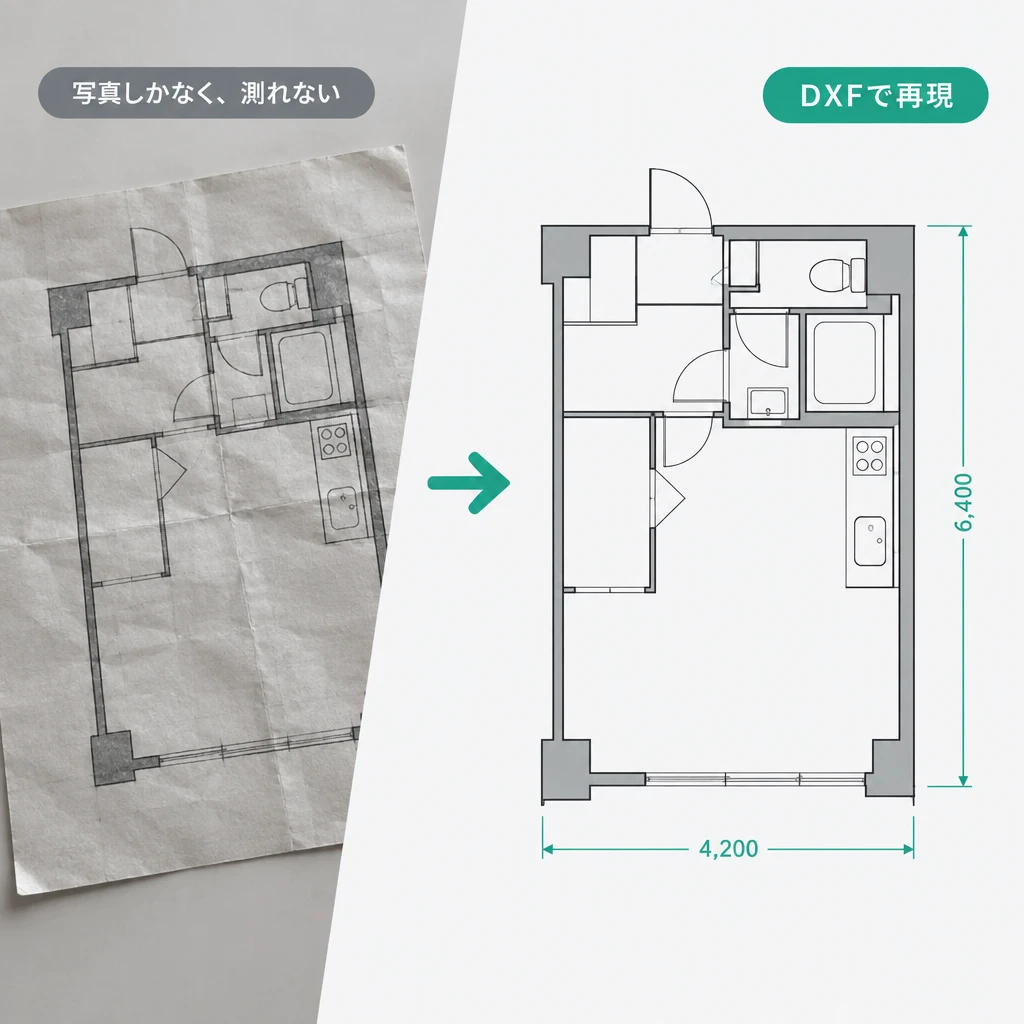

図面が写真しか残っていないとき
お客様から届く間取り図は、スマートフォンで撮った写真1枚か、物件ページから切り取ったスクリーンショットであることがほとんどです。そのままでは使えないため、写真を見ながら一区画ずつ描き直すことになり、壁の位置は目測に頼るしかありません。比例がずれれば図面全体がやり直しになります。RoomDesignの画像からDXFへ変換は、その画像を直接読み取り、中の線を編集できるDXFとして取り出します。
画像からDXFへの主な特長
RoomDesignは「その画像が使えるかどうか」を最初に考えて設計されています。画像の入手経路から出力の精度まで、実際に使うときに差が出る3点をまとめました。
スマホ写真をそのまま
現場で平面図をスマホで撮り、そのJPGをそのままアップロードできます。事前のスキャンも、専用ソフトのインストールも、別形式への保存も必要ありません。撮影したそのままの画像で変換を始められます。
スクリーンショットも可
物件ページのスクリーンショット、画面に表示した図面、フラットベッドスキャナの読み取り。いずれもJPGかPNGで保存すれば同じ手順で扱え、画像の種類ごとに設定を切り替える必要はありません。
寸法を測れる形状で出力
出力されるのは枠に貼った画像ではなく、実際のDXF形状です。CAD上で壁の寸法を測り、寸法線を追加できます。目測に頼る必要はなく、そのまま図面として使い続けられます。
画像からDXFへの活用シーン
RoomDesignの画像からDXFへ変換は、図面が手元に届いたときの状態を基準に設計されています。以下の3例は用途ではなく、画像の入手経路で分けています。手元にある画像の種類から選んでください。

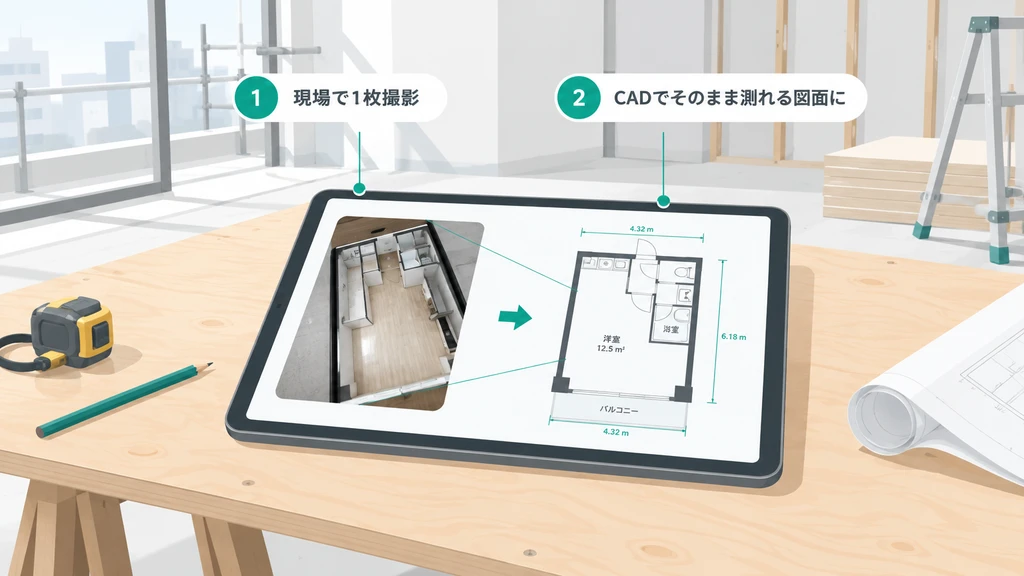

写真から平面図を再現
施工会社から現場写真が1枚だけ届いた場合。そのJPGをアップロードし、自分の実測値と照らし合わせながらCADで壁の長さと部屋の寸法を確認できます。ずれがあればその場で直せます。

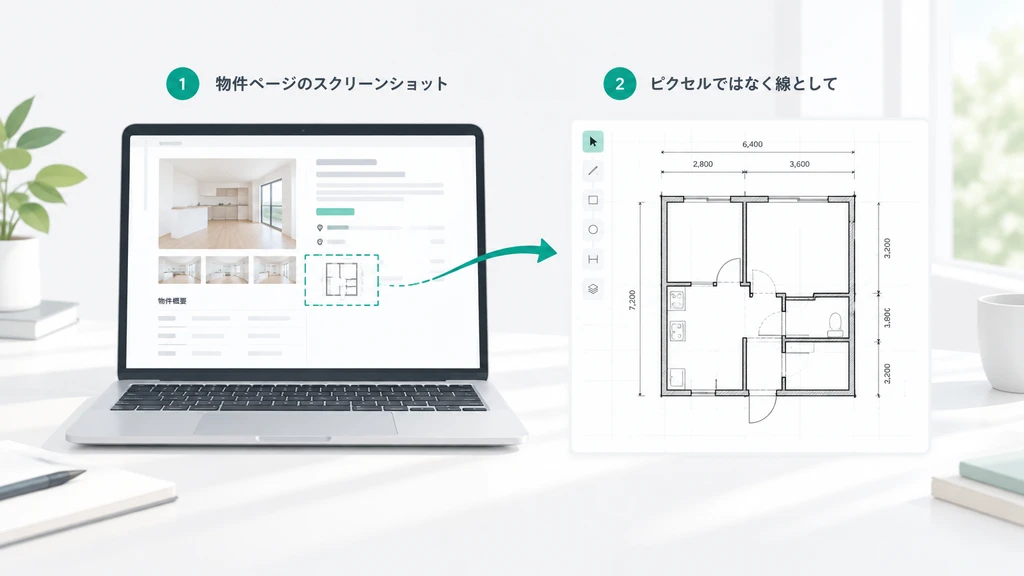

スクリーンショットを図面化
物件ページやポータルのPDFを画面で切り取ればスクリーンショットになります。JPGかPNGとしてアップロードすると、壁が動かせる線として戻ってきます。元の画像と見比べながら進められます。

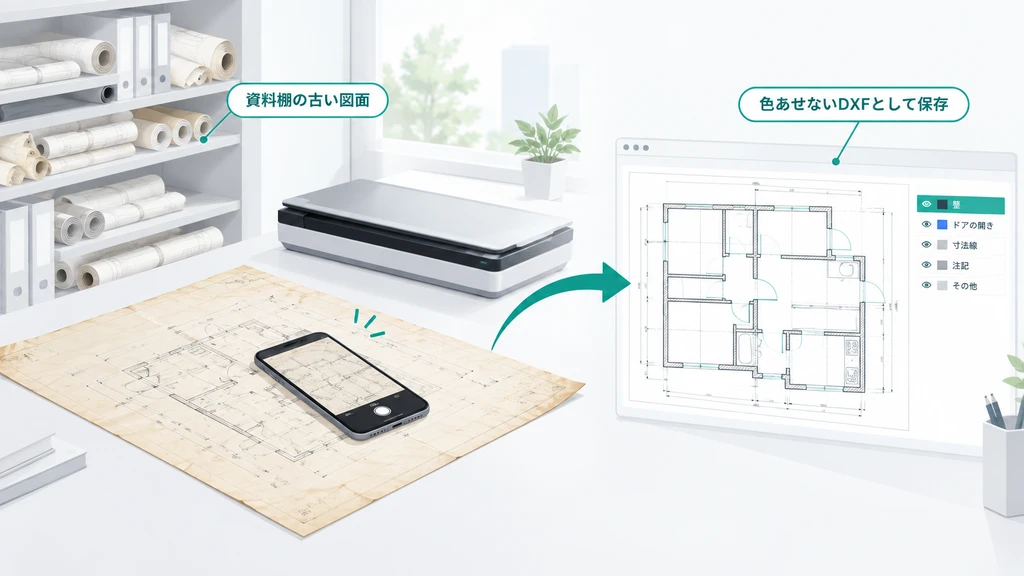

紙の図面をデータ化
保管庫にある古い図面や紙の平面図は、撮影でもスキャンでも問題ありません。1枚の画像から、色褪せず破れないDXFを手に入れられます。原本に触れる回数も減らせます。
画像からDXFへの使い方

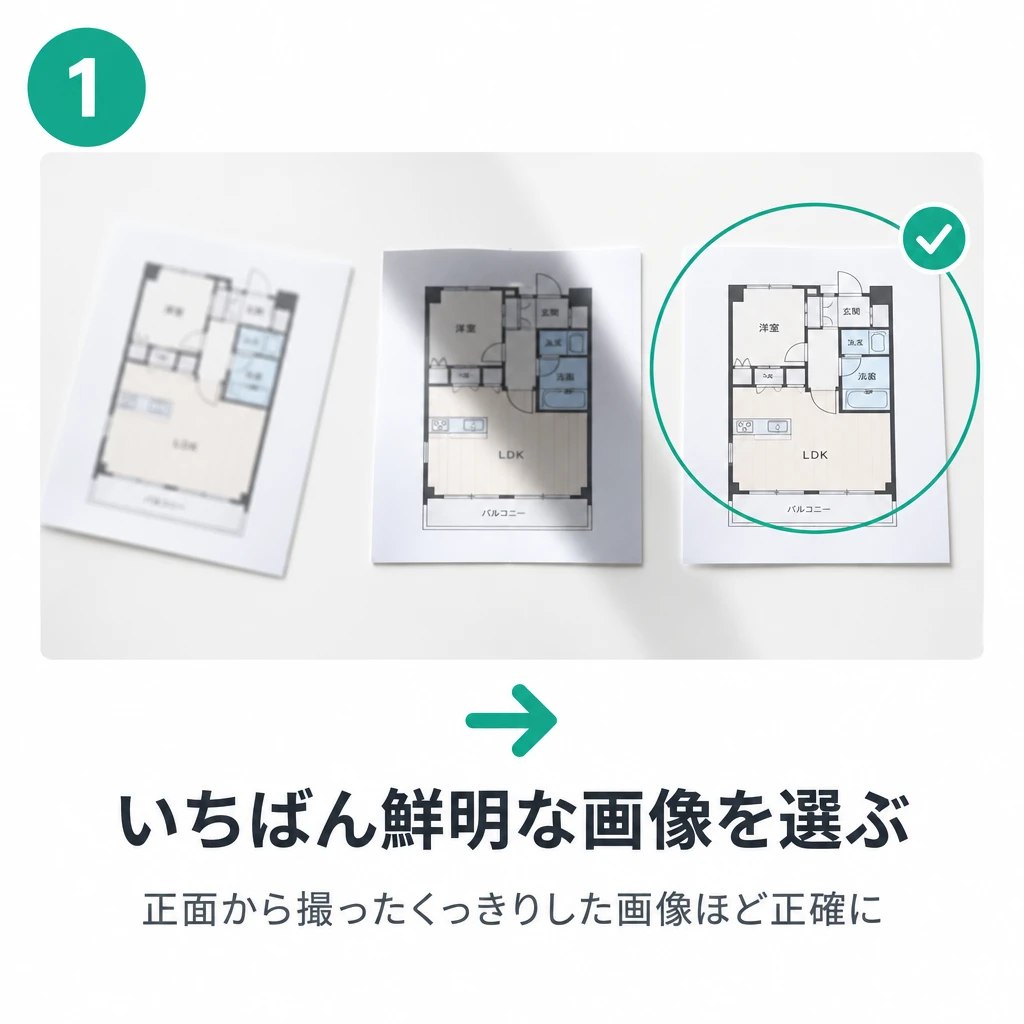

1. いちばん鮮明な画像を選ぶ
手元に複数ある場合は、いちばん鮮明で平らな1枚を選びます。正面から撮影しコントラストがはっきりした画像のほうが、傾いた写真やぼやけた写真より正確に再現できます。

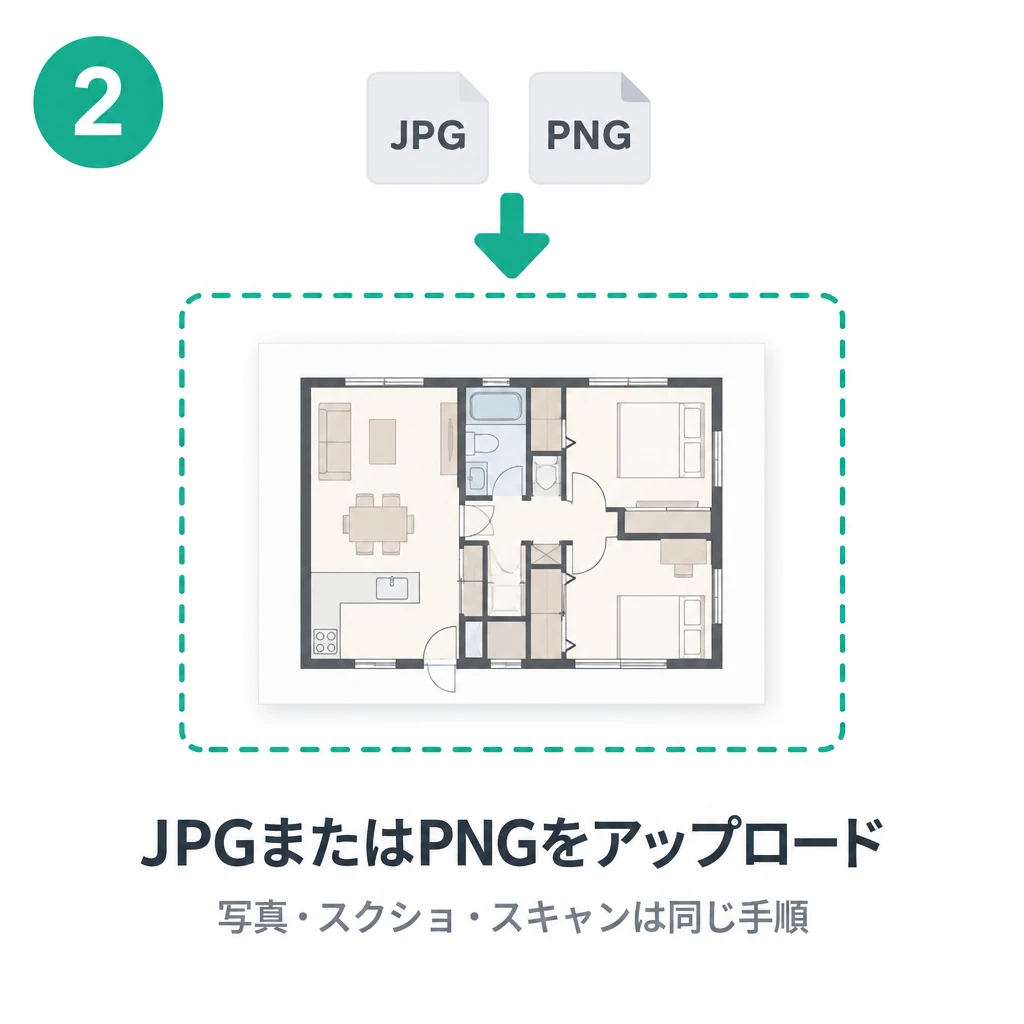

2. JPGまたはPNGをアップ
ファイルをアップロードすれば変換が始まります。スマホの写真、スクリーンショット、スキャンはすべて同じ手順で、JPGとPNGのどちらにも対応しています。事前の設定は不要です。

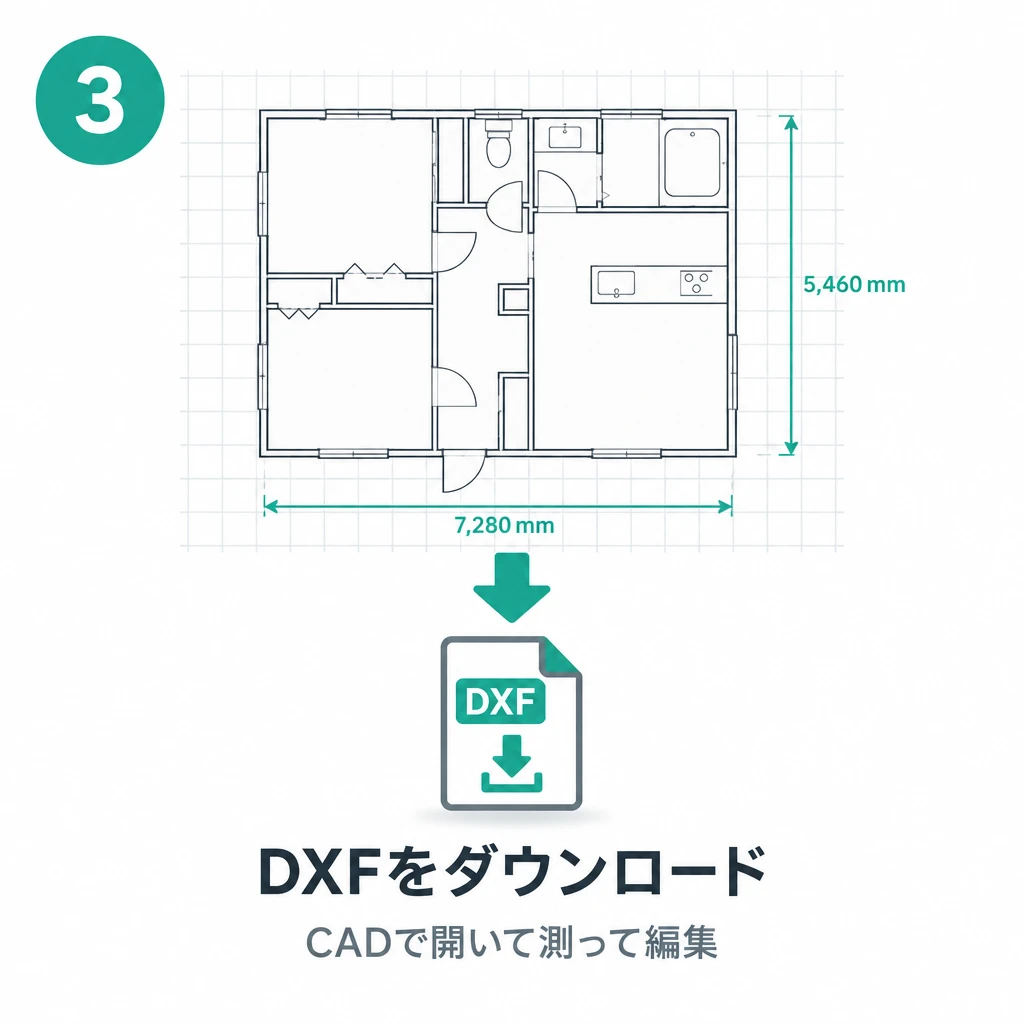

3. DXFをダウンロード
保存したファイルをCADで開き、壁の寸法を測ります。認識がずれた箇所を修正し、いつも使っているレイヤーに整理すれば、そのまま作図を続けられます。作業はブラウザだけで完結します。
スマホの平面図写真を無料でDXFに変換
RoomDesignは手元にある画像を読み取り、CADで測定・編集できるDXF形状として出力します。スマホの写真、スクリーンショット、スキャン画像をアップロードするだけで、図面を描き直す手間がなくなります。
無料で画像をDXFに変換画像からDXFへのユーザーレビュー
高橋直樹
現場監督
“現場の平面図は、ほとんどが慌てて撮ったスマホ写真です。RoomDesignの画像からDXFへ変換なら写真をそのまま読み込めるので、その日の午前中にはパソコンで図面を開けました。職人は実際の線を見て施工でき、壁の位置で言い争うこともなくなりました。図面は後からでも直せるので、変更にもすぐ対応できます。”
井上美和
インテリアスタイリスト
“お客様は物件ページの間取りをスクリーンショットで送ってくることが多いです。画像からDXFへ変換ならそれを普通の画像として扱ってくれ、壁は動かせる線として戻ってくるので、ゼロから描き直す必要がありません。見積もりをその日のうちに出せます。お客様を待たせる時間が短くなり、修正の回数も減りました。”
大野隆志
物件管理者
“何十年分の紙の図面を保管していますが、電子データはほとんどありません。1枚ずつ撮影して画像からDXFへ変換通したことで、編集も共有もできるDXFが手に入りました。古い図面を何度も出し入れする必要もなくなりました。必要なときにファイルを検索すれば、その場で確認できます。原本を傷める心配もありません。”
長谷川沙織
レーザー加工愛好家
“手元にあるのは、誰かが送ってくれた図案の写真だけということがよくあります。画像からDXFへ変換すれば、加工機が読み取れる輪郭になります。一晩かけて手描きする必要も、持っていないファイルを相手に求める必要もありません。以前は図案がもらえないという理由で断っていた小さな案件も、今は受けられます。”
山口健一
木工職人
“お客様はスマホの写真で図面を見せてくることが多く、以前は見積もりの前に丸一日かけて描き直していました。画像からDXFへ変換なら写真から寸法を測れる形状が得られるので、実際の図面で見積もりを出せます。寸法で揉めることも、もうなくなりました。出した見積もりが、そのまま最終的な金額になります。”
画像からDXFへ変換に関するよくある質問
RoomDesignの画像からDXFへ変換はJPGとPNGの2形式に対応しており、スマホの写真、スクリーンショット、ほとんどのスキャン出力をカバーできます。PDFとDWGは対象外ですので、お手元にこれらのファイルしかない場合は、画面に表示してからPNGとして保存してください。解像度が高いほど細い線が残ります。
はい、画像からDXFへ変換はスクリーンショットも通常の画像と同じように扱います。物件ページや画面に表示した図面を切り取れば、そのまま使えます。アップロード前にブラウザの枠やボタン、サイドバーを切り取っておくと、余計な要素が線として読み込まれません。等倍の解像度で保存した画像のほうが、縮小された画像より正確に再現できます。
画像からDXFへ変換はピクセルを読み取るため、ぼやけた写真からはぼやけた線しか出てきません。傾きがあると平行だった壁に角度がつき、細い線は途中で切れてしまいます。図面の正面から、影や反射のない均一な光で撮り直し、紙を平らにしたうえで、その画像で変換し直すと結果が安定します。撮り直しの手間を惜しまないほうが、結果的に速く終わります。
画像からDXFへ変換した結果は実際のDXF形状なので、他の図面と同じようにCADで測定、寸法記入、編集ができます。貼り付けた画像ではなく、線として扱えるデータです。実物との一致度は、アップロードした画像そのものに左右されます。施工や申請に使う前には、有資格の専門家による寸法と構造の確認を先におすすめします。
画像からDXFへ変換はカメラから出たままの写真を受け付けるため、事前加工は必須ではありません。そのままアップロードしても結果は得られます。ただし机や紙の端、背景の不要なものを切り取っておくと精度が上がります。紙は平らにし、反りを避けてください。線と紙のコントラストが高いほど、抽出される輪郭がきれいになります。
画像からDXFへ変換が受け取る写真には、間取りや手紙の住所、玄関付近の防犯設備が写り込んでいることがあります。機密情報をアップロードする前に、現在のRoomDesignのプライバシー規約で保存方法と保持期間をご確認ください。図面に不要な氏名や暗証番号は切り取ってからアップロードし、原本はご自身で保管してください。
